1차압력조절밸브
SDPV-2
릴리프밸브
Features [특징]
- 소형 경량으로 취급이 쉽고 종횡 어느 방향으로도 설치 가능함.
- DIAPHRAGM은 N.B.R/VITON에 특수 가공된 포직을 이중으로 삽입하여 내구력이 탁월한 SELF CONTROL TYPE임.
- PUMP 2차측 또는 다른 2차측에 필요한 압력을 일정하게 1차측에서부터 조정하므로 배관 또는 주요기기를 보호하고, 설비를 안전하고 효율적으로 운영하는데 사용함.

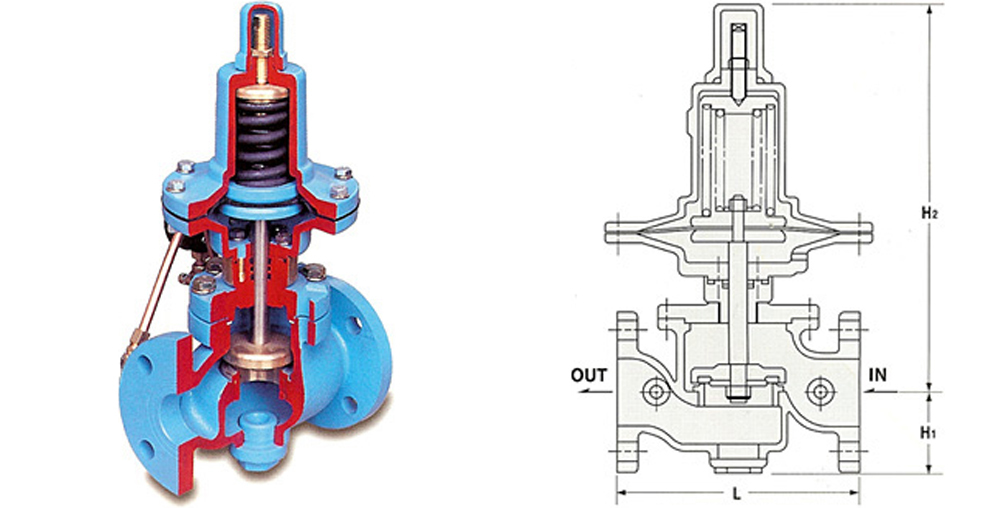

Dimension [mm 치수]
| SIZE | 15A | 20A | 25A | 32A | 40A | 50A | 65A | 80A | 100A | 125A | 150A |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 188 | 188 | 188 | 205 | 205 | 220 | 265 | 280 | 330 | 370 | 412 |
| H1 | 80 | 80 | 85 | 90 | 95 | 105 | 110 | 120 | 140 | 170 | 190 |
| H2 | 325 | 325 | 325 | 360 | 360 | 360 | 430 | 460 | 480 | 520 | 530 |
200A 이상 주문 제작

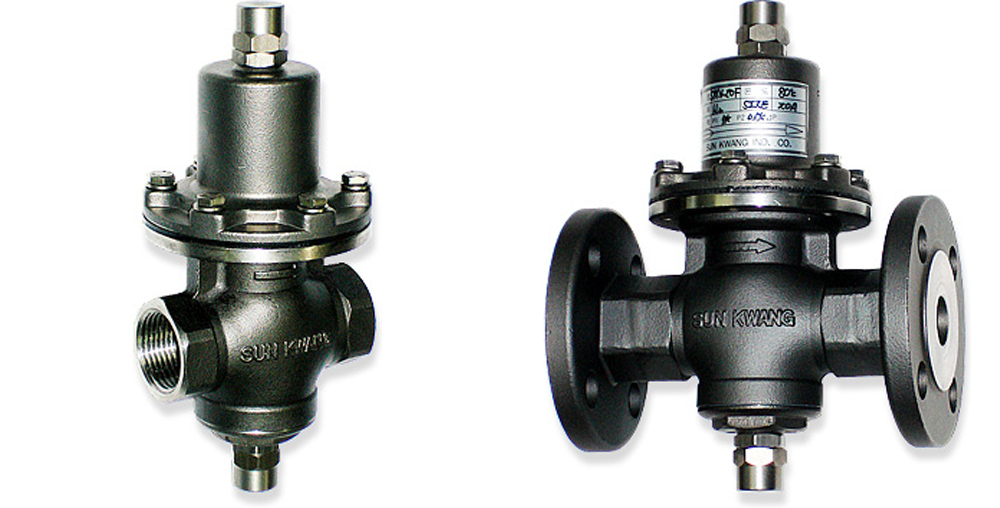

| SIZE | 15A | 20A | 25A |
|---|---|---|---|
| L | 150 | 150 | 150 |
| H1 | 75 | 75 | 75 |
| H2 | 120 | 120 | 120 |
| CV | 5 | 5 | 5 |
| SIZE | 15A | 20A | 25A |
|---|---|---|---|
| L | 90 | 90 | 90 |
| H1 | 75 | 75 | 75 |
| H2 | 120 | 120 | 120 |
| CV | 5 | 5 | 5 |
Specifications [사양]
| 적용유체 | 사용압력 | 사용온도 | 접속방식 | 재질 | 구동형식 |
|---|---|---|---|---|---|
| water oil air |
MAX10kgf/cm2g 이하 | MAX 80℃ | KS 10K FF FLANGE |
BODY : GC TRIM : STS, BSBM |
DIAPHRAGM ACTING |
중온수용, 20K용 주강, ALL STS는 주문생산

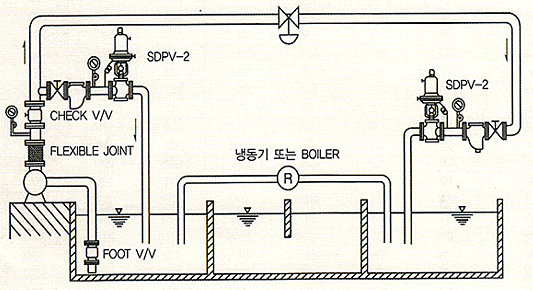

배관 예
