SYV-1/1S/1F
SYV-1
STS
steam / water / oil / air / gas
SYV-1S
BC
steam / water / oil / air / gas

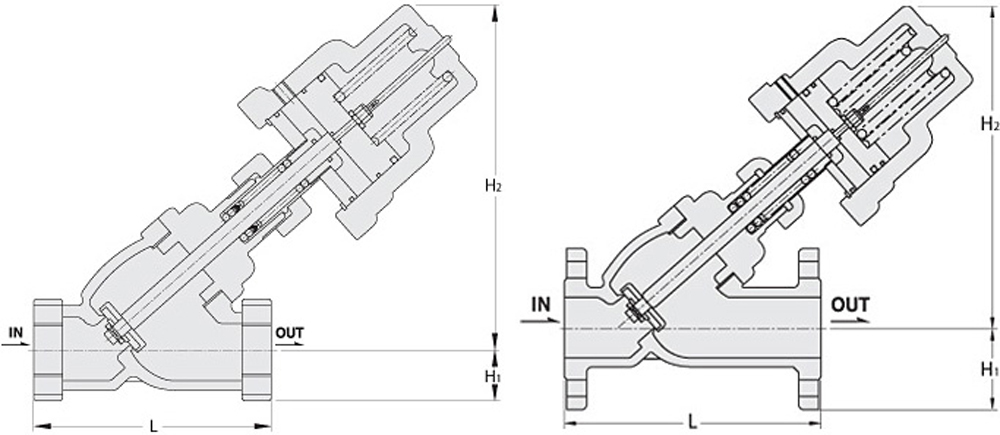

단면도
SYV-1 / SYV-1S [SCREWED]
SYV-1F [FLANGED]
Features [특징]
- 소형, 경량이며 복잡한 설치공간에 사용이 탁월함.
- ACTUATOR 구동부에 특수 AL, PIPE를 삽입, PISTON 왕복운동시 기밀성과 원활성을 확충함.
- YOCK부분, PACKING GUIDE의 가공은 통자로 되어 있어 안전에 만전을 기함.
- 염액이 흐르는 염색 LINE STYROPOR 기계와 화학플랜트에 적합함. (S.T.S)
- 스치로폴 기계에 제일 많이 쓰임. (BC6)
Dimension [치수]
| SIZE | 15A | 20A | 25A | 32A | 40A | 50A |
|---|---|---|---|---|---|---|
| L | 100 | 100 | 110 | 130 | 140 | 160 |
| H1 | 18 | 18 | 25 | 30 | 35 | 40 |
| H2 | 185 | 185 | 200 | 225 | 270 | 280 |
| CV | 5 | 6 | 8 | 14 | 22 | 36 |
Specifications [사양]
| 모델 | 적용유체 | 사용압력 | 사용온도 | 접속방식 | 구동방식 | 재질 | AIR 압력 | 구동부 |
|---|---|---|---|---|---|---|---|---|
| SYV-1 | AIR N2 WATER STEAM O2 (HOT)OIL |
1~10kg/cm2 11~20kg/cm2 21~30kg/cm2 |
-0.5~250℃ (Viton, Teflon) & 250~300℃ (Graphite, STS) |
PT FEMALE SCREWED |
AIR TO OPEN SPRING CLOSE |
BODY : STS304 TRIM : STS |
3kg/cm2 이상 |
피스톤식 |
| SYV-1S | PT FEMALE SCREWED |
BODY : BC6 TRIM : BSBM, STS |
||||||
| SYV-1F | 10K, 20K, 30K | BODY : STS304/BC6 TRIM : BSBM, STS |
20kg, 30kg 및 250℃ 이상은 별도 주문.

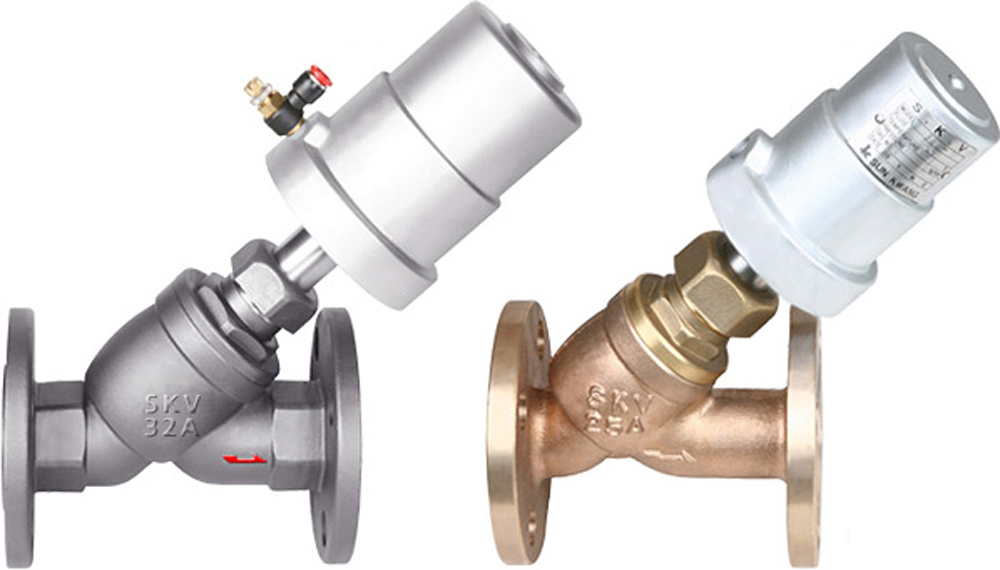

SYV-1F
steam / water / oil / air / gas
STS
BC
Features [특징]
- 설치가 간단하며 분해, 조립이 용이함.
- 스텐, BC6(BRONZE) 청동주물로 되어 있어 부식이 없음.
- 공압 3kg1/cm2g 이상이 되어도 스프링 변형이 없음.
- 배출량이 GLOBE는 SYV-1F형보다 30% 이상 많으면서 동파의 위험이 없음. (S.T.S)
Dimension [치수]
| SIZE | 15A | 20A | 25A | 32A | 40A | 50A | 65A |
|---|---|---|---|---|---|---|---|
| L | 140 | 140 | 148 | 168 | 180 | 198 | 240 |
| H1 | 48 | 50 | 63 | 67 | 70 | 78 | 88 |
| H2 | 185 | 185 | 200 | 225 | 270 | 280 | 290 |
| CV | 5 | 6 | 8 | 14 | 22 | 36 | 58 |
