다이야후렘식 콘트롤밸브
SDCV-1
steam / air

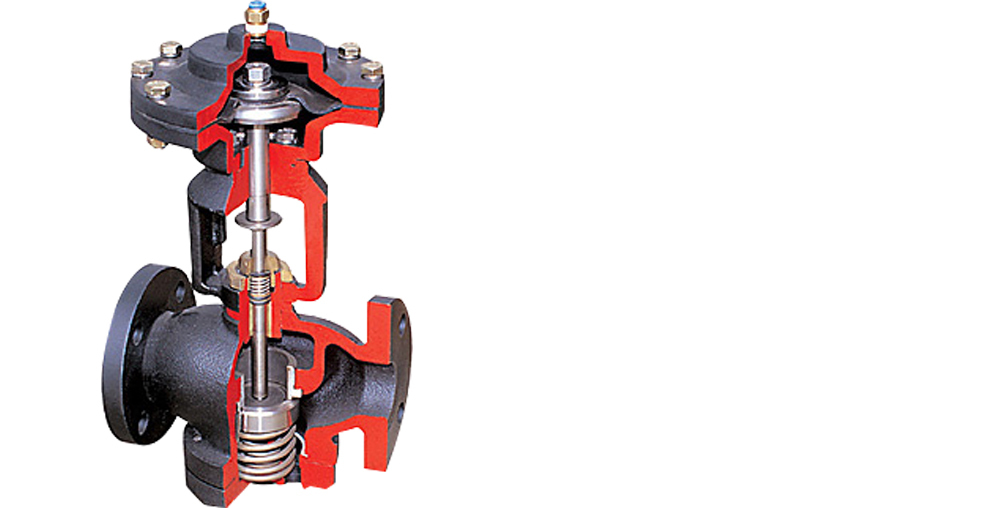

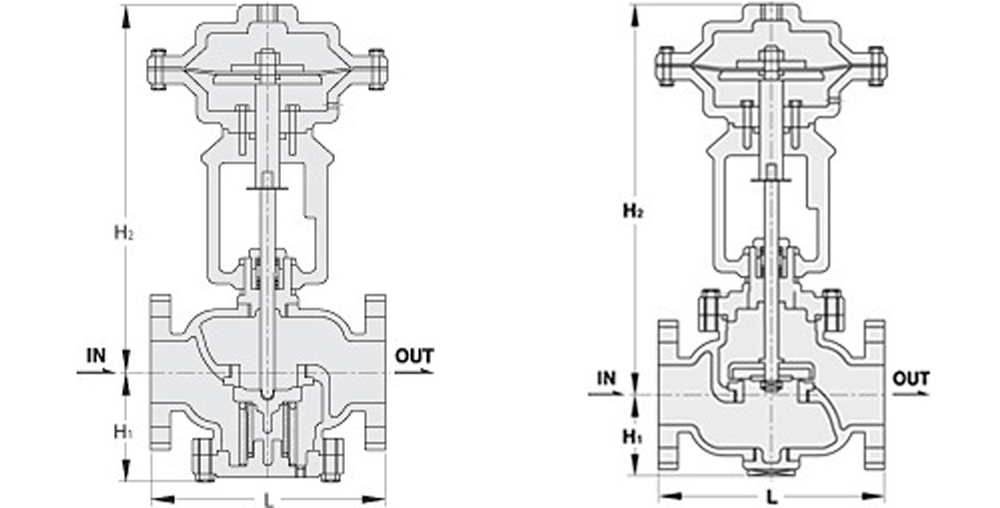

단면도
SDCV-1
[2WAY 단동식]
SDCV-1
[2WAY 복동식]
Features [특징]
- DIAPHRAGM식 GLOBE VALVE로 구조가 간단, 견고하며 STEM의 PACKING은 특수오링으로 제작되고, DIAPHRAGM은 N.B.R에 특수가공된 이중포직을 삽입하여 장기간 사용해도 탁월한 성능과 내구력을 유지함.
- SEAT 및 DISC는 ALL METAL(STS)을 사용, 내마모성이 탁월함.
- 공기압에 의해 3WAY SOLENOID VALVE를 사용, DIAPHRAGM구동부를 가압 또는 배기하여 개폐함.
- 표준형은 단동신(SPRING RETURN)이며, 사양에 따라서 복동식과 비례제어 TYPE도 제작함.
- 종/횡 어떤 조건에서도 사용이 가능함.
- 밸브의 INDICATOR가 정면에 부착되어 개폐상태를 쉽게 확인할 수 있음.
Dimension [단동식 mm 치수]
| SIZE | 15A | 20A | 25A | 32A | 40A | 50A | 65A | 80A | 100A | 125A | 150A |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 188 | 188 | 188 | 205 | 205 | 220 | 265 | 280 | 330 | 370 | 412 |
| H1 | 100 | 100 | 100 | 105 | 105 | 110 | 115 | 130 | 150 | 180 | 180 |
| H2 | 270 | 270 | 270 | 290 | 290 | 300 | 320 | 340 | 360 | 380 | 400 |
| CV | 5 | 5 | 8 | 14 | 22 | 37 | 62 | 95 | 150 | 237 | 330 |
Dimension [복동식 mm 치수]
| SIZE | 15A | 20A | 25A | 32A | 40A | 50A | 65A | 80A | 100A | 125A | 150A |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 188 | 188 | 188 | 205 | 205 | 220 | 265 | 280 | 330 | 370 | 412 |
| H1 | 80 | 80 | 85 | 90 | 95 | 105 | 110 | 120 | 140 | 170 | 190 |
| H2 | 315 | 315 | 315 | 325 | 325 | 330 | 360 | 370 | 400 | 420 | 430 |
| CV | 5 | 5 | 8 | 14 | 22 | 37 | 62 | 95 | 150 | 237 | 330 |
SDCV-2
steam / air
SDCV-2

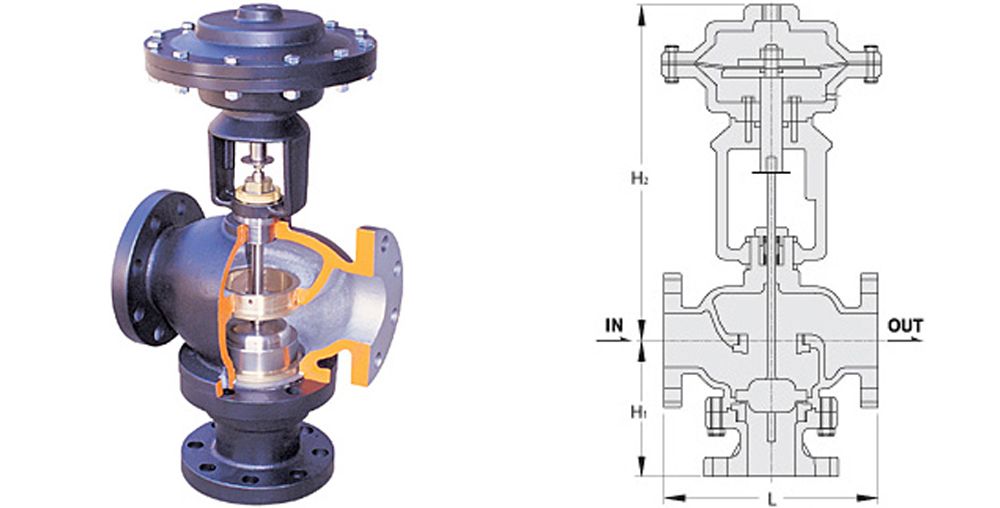

[3WAY 복동식]
Features [특징]
- MIXING 및 DIVERTING TYPE 3WAY VALVE로서 성질과 온도가 다른 2종류의 유체를 적절하게 혼합 또는 분리하고 일정한 온도를 유지하는데 사용하는 VALVE임.
- VALVE 개폐시 HAMMER를 일으키지 않음.
- 구조가 간단하고 소형이므로 시공 및 취급이 용이함.
- 밸브의 INDICATOR가 정면에 부착되어 개폐상태를 쉽게 확인할 수 있음.
- 종/횡 어떤 조건에서도 사용이 가능함.
Dimension [mm 치수]
| SIZE | 20A (½〃) |
25A (1〃) |
32A (1¼〃) |
40A (1½〃) |
50A (2〃) |
65A (2½〃) |
80A (3〃) |
100A (4〃) |
125A (5〃) |
150A (6〃) |
|---|---|---|---|---|---|---|---|---|---|---|
| L | 185 | 185 | 207 | 207 | 218 | 265 | 280 | 330 | 370 | 410 |
| H1 | 135 | 135 | 145 | 145 | 155 | 180 | 190 | 225 | 240 | 255 |
| H2 | 280 | 280 | 306 | 306 | 301 | 325 | 340 | 370 | 390 | 420 |
| CV | 5.6 | 8.3 | 14.1 | 22.6 | 37.7 | 62.3 | 95.5 | 150.7 | 237.5 | 330 |
200A 이상은 주문생산
Specifications [사양]
| 적용 유체 |
사용 압력 |
사용 온도 |
접속 방식 |
본체내압 시험 |
재질 | 구동형식 | AIR 압력 | 악세사리 |
|---|---|---|---|---|---|---|---|---|
| WATER STEAM AIR |
MAX 10kgf/cm2g |
MAX 180℃ |
KS 10K FF FLANGE |
20kgf/cm2g |
BODY : GC TRIM : STS, BRC3 |
air open air close |
3kgf/cm2g 이상 | AIR SET : AIR PRESSURE REGULATOR 3WAY SOLENOID VALVE SPEED CONTROLLER LIMIT SW |
20K용 (C.S. STS)은 주문제작
악세사리 별도
사용처
- 석유화학 PLANT, STYROPOR, 염색, 식품가공기계, 건조기, 고무성형 PLANT, TIRE, 공업용 ROLL 제조 등등
