DPCV-5/5S/5F
DPCV-5
STS
steam / water / oil / air / gas
[SCREWED]
DPCV-5S
BC6
steam / water / oil / air / gas
[SCREWED]
Features [특징]
- 분해, 조립이 용이함.
- 수직, 수평 어떤 배관에도 용이함.
- 부품교체가 용이함.
- 특수 O-RING 재질로 어느 유체도 사용이 가능함.
- BRONZE 혹은 STAINLESS재질로 유체에 의해 선택폭이 넓음.
- SPRING TO CLOSE AND AIR TO OPEN형이기에 비상시 자동으로 닫힘.
- AIR(공압) 3kg1/cm2g 이상이며 완전 OPEN되기에 저/고압에서도 용이함.
- SPRING이 이중이기에 개/폐가 저압에서도 잘 됨.

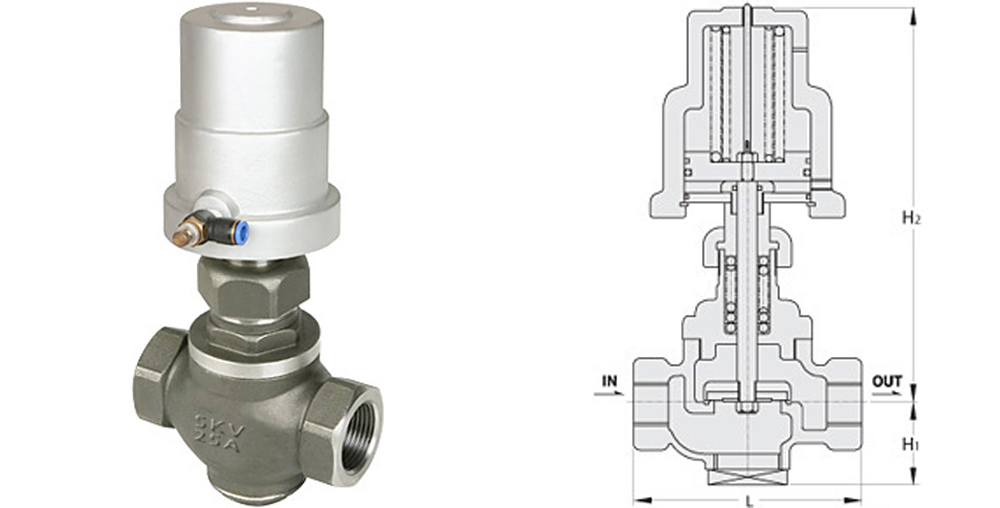

Dimension [치수]
| SIZE | 15A | 20A | 25A | 32A | 40A | 50A |
|---|---|---|---|---|---|---|
| L | 100 | 100 | 110 | 130 | 140 | 160 |
| H1 | 34 | 35 | 38 | 40 | 50 | 55 |
| H2 | 170 | 170 | 200 | 220 | 243 | 255 |
| CV | 5 | 6 | 8 | 14 | 22 | 36 |
Specifications [사양]
| 모델 | 적용유체 | 사용압력 | 사용온도 | 접속방식 | 구동방식 | 재질 | AIR 압력 |
구동부 |
|---|---|---|---|---|---|---|---|---|
| DPCV-5 | AIR N2 WATER STEAM O2 (HOT)OIL |
1～10kg/cm2 11～20kg/cm2 21～30kg/cm2 |
-0.5～250℃ (Viton, Teflon) & 250～300℃ (Graphite, STS) |
PT FEMALE SCREWED |
AIR TO OPEN SPRING CLOSE |
BODY : STS304 TRIM : STS |
3kg/cm2 이상 |
피스 톤식 |
| DPCV-5S | PT FEMALE SCREWED |
BODY : BC6 TRIM : BSBM, STS |
||||||
| DPCV-5F | 10K, 20K, 30K | BODY : STS304/BC6 TRIM : BSBM, STS |

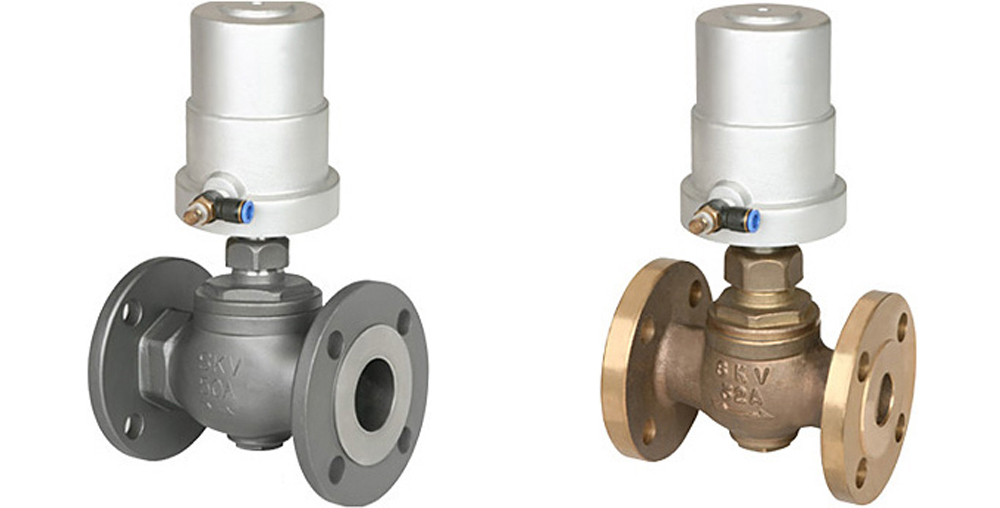

DPCV-5F
[FLANGED]
steam / water / oil / air / gas
STS
BC6
[DPCV-5F]
열매체용 - STS304
주문제작품/200-350℃
Features [특징]
- FLANGE규격이 K.S 10kg1/cm2g 10 R.F형임.
- 설치가 간단하며 분해, 조립이 용이함.
- PACKING 및 TRIM(내부) 부품이 특수재질로 오래 사용할 수 있음.
- 상단에 작동표시봉이 있어 개/폐 상태를 육안으로 확인할 수 있음.
- AIR HOLD가 P.T 1/4″로 되어 있음.
- 하단 PLUG가 38kg/m2g 육각 프라그로 되어 있어 청소가 용이함.
- GLAND PACKING을 교체할 필요가 거의 없음. 내부에 특수 구리스와 스프링이 있어 자동으로 누수를 방지함.

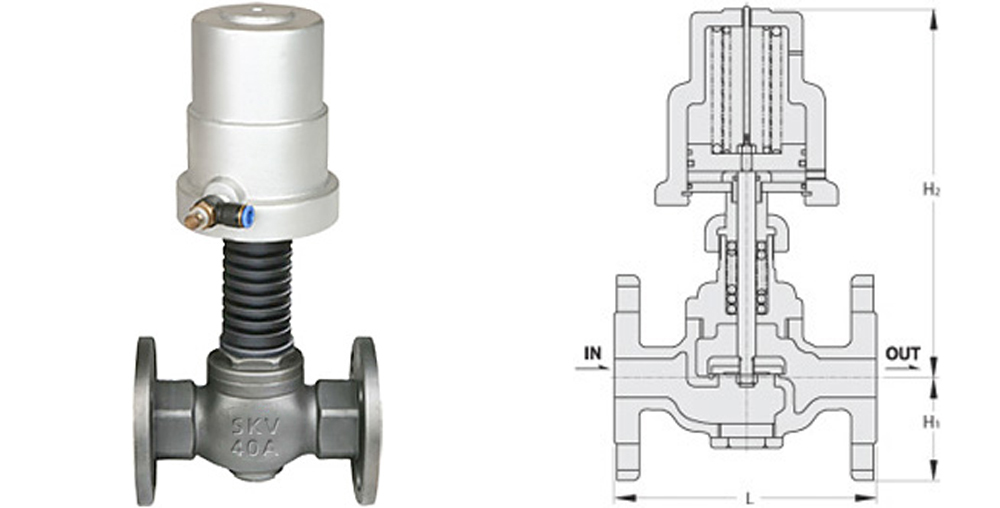

Dimension [치수]
| SIZE | 15A | 20A | 25A | 32A | 40A | 50A |
|---|---|---|---|---|---|---|
| L | 14 | 140 | 148 | 168 | 180 | 198 |
| H1 | 48 | 50 | 63 | 67 | 70 | 78 |
| H2 | 170 | 170 | 200 | 220 | 243 | 255 |
| CV | 5 | 6 | 8 | 14 | 22 | 36 |
