SRCV-1/SRCV-3
SRCV-1
steam
Features [특징]
- PILOT REDUCING VALVE [SRCV-1형]은 엄선된 재질로 정밀 제작되어 한번만 조성하면 2츠측 사용량에 관계없이 우수한 성능을 유지함. 특히 순간 ON-OFF하는 산업분야에서 그 성능이 증명되고 있으며 SRCV-1형과 같이 사용하고 있음. 또한 자동화 SYSTEM 발달과 함께 악세사리(공압밸브, 전자변)를 부착하여 감압변 기능에 AUTO CONTROL ON-OFF TYPE도 소비자의 주문에 의해 생산되고 있음.

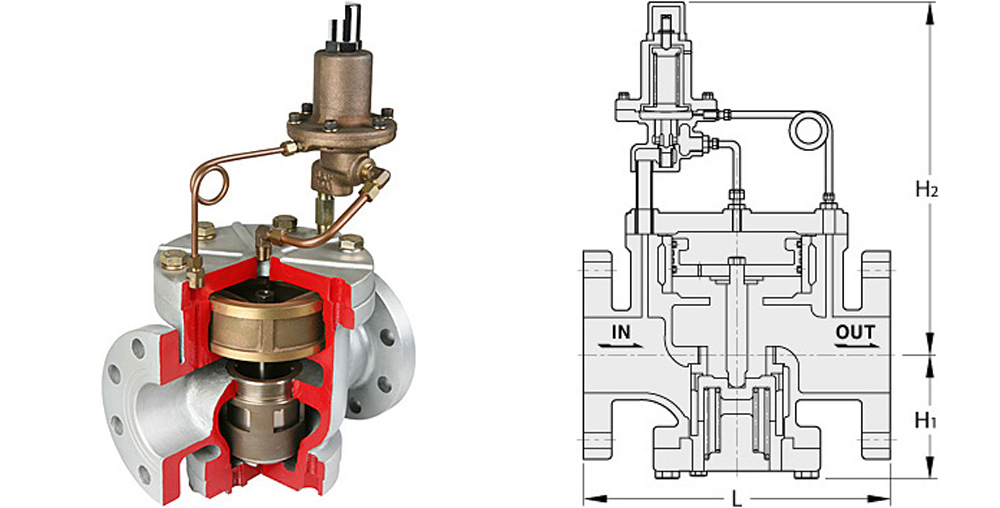

Dimension [치수]
| SIZE | 40A | 50A | 65A | 80A | 100A | 125A | 150A |
|---|---|---|---|---|---|---|---|
| L | 210 | 220 | 265 | 285 | 335 | 370 | 420 |
| H1 | 110 | 110 | 110 | 125 | 135 | 160 | 180 |
| H2 | 350 | 350 | 350 | 375 | 385 | 400 | 420 |
| CV | 10 | 15 | 26 | 38 | 65 | 105 | 150 |
Specifications [사양]
| 구분 | 적용유체 | 사용압력 | 사용온도 | 접속방식 | 재질 | 구동형식 | 최대감압비율 | 용도 | |
|---|---|---|---|---|---|---|---|---|---|
| SRCV-1 | STEAM | MAX 10kgf/cm2g |
MAX 200℃ | KS 10K FF FLANGE |
BODY : GC TRIM : STS BC6 |
PILOT ACTING |
10 : 1 | 감압변 | |
| SRCV-3 | STEAM | MAX 10kgf/cm2g |
MAX 200℃ | KS 10K RF FLANGE |
BODY : BC6 TRIM : STS |
PILOT ACTING |
10 : 1 | 감압변 | |

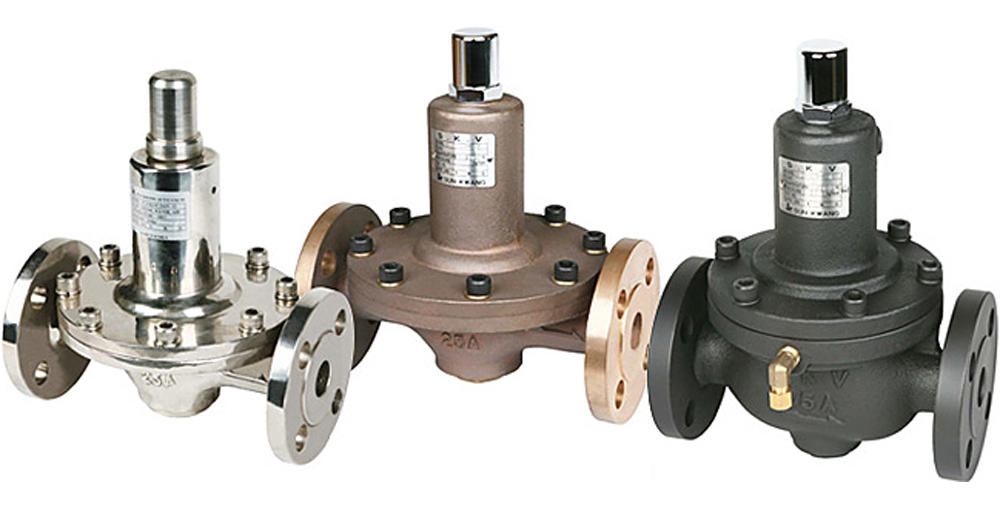

SRCV-3
steam
BC6 [SCREWED]
규격 : 15A
SRCV-3
Features [특징]
- SRCV-3형은 저압(2차측)에 사용할 수 있도록 설비되어 있음. (0.1~3kgf/cm2g미만)
- 스텐레스(STS)와 청동(BC6)으로 제작되어 제약회사, 식품회사들의 청결과 밀접하게 관련되고, 부식이 발생하면 안되는 각종 기계류에 부착됨.

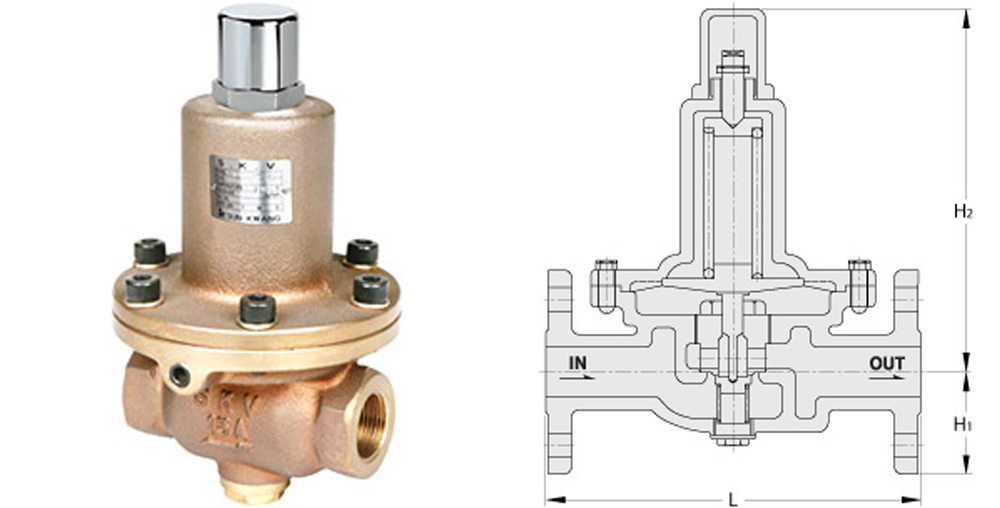

Dimension [치수]
| SIZE | 15A | 20A | 25A |
|---|---|---|---|
| L | 230 | 230 | 230 |
| H1 | 63 | 63 | 63 |
| H2 | 190 | 190 | 190 |
| CV | 5 | 5 | 5 |

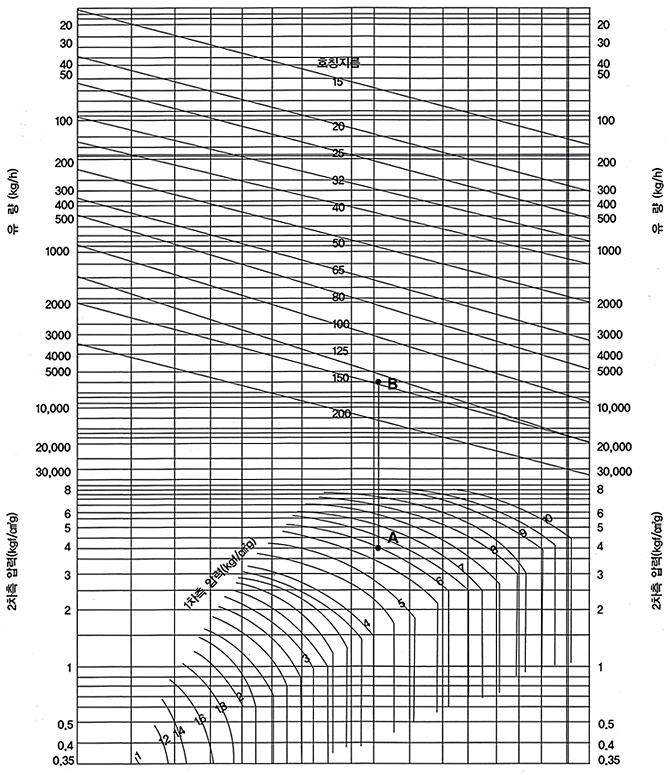

SRCV-1, 3형 감압밸브 호경 선정표 [Steam]
Features [특징]
- 1차측 압력 6kgf/cm2g(0.6Mpa), 2차압력4kgf/cm2g(0.4Mpa), 증기유량 6,000kg/h일 때 호칭지름을 구하면
1) 1차측 압력 6kgf/cm2g(0.6Mpa), 2차압력4kgf/cm2g(0.4Mpa)가 만나는 점 A를 구하고, A점에서 수직으로 올라가면 유량 6,000kk/h와 만나는 점 B를 구한다.
2) B점이 호칭지름 125A와 150A 사이에 있으므로 호칭지름 150를 선정해야 배관라인에 무리가 없다.
Model Production
| MODEL | SIZE(mm) | FLUID | PRESS (kgf/cm2g) |
END CONNECTION |
METERIAL | TYPE | ||
|---|---|---|---|---|---|---|---|---|
| P1 | P2 | BODY | SEAT, DISC |
|||||
| SRCV-1 | 15-250 (½″~10″) |
STEAM | 10이하 20이하 |
0.5-2 1-3 3-5 5-8 7-16 |
KS 10,20,30 kgf/cm2g FLANGE ANSI DIN |
FC 200 FCD 450 SCPH2 STS304 STS316 |
STS304 STS316 STS316L BC |
PILOT |
| SRCV-1A | PILOT Reducing+on-off |
|||||||
| SRCV-2S | 15-50 (½″~2″) |
STEAM | 3 | 0.2-1.2 | PT SCREWED | BC | STS304 BC |
DIAPHRAGM |
| SRCV-2S | 15-250 (½″~10″) |
STEAM | 3 | 0.3-1.2 | KS 10kgf/cm2g ANSI DIN |
FC 200 FCD 450 SCPH2 STS304 STS316 |
STS304 STS316 BC |
DIAPHRAGM 직동식 |
| SRCV-2W (SRCV-22W) |
15-50 (½″~2″) |
WATER AIR GAS OIL |
10 | 0.3-2 1-3 3-7 5-8 |
PT SCREWED | BC | STS304 STS316 BC |
DIAPHRAGM 직동식 (Cylinder 내장type) |
| SRCV-2 | 15-250 (½″~10″) |
WATER AIR GAS |
10 20 30 |
0.3-2 1-3 3-7 5-8 7-16 |
KS 10, 20, 30 kgf/cm2g FLANGE ANSI DIN |
FC 200 FCD 450 SCPH2 STS304 STS316 |
STS304 STS316 BC |
DIAPHRAGM 직동식 |
| SRCV-20F (Welding) |
15-25 (½″~1″) |
WATER AIR GAS OIL |
10 20 30 |
0.3-2 1-3 3-7 5-8 7-15 |
KS 10, 20, 30 kgf/cm2g FLANGE ANSI DIN |
STS304 | STS304 | DIAPHRAGM 직동식 |
| SRCV-20W | PT SCREWED | |||||||
| SWCV-3 WATER CONTROL TYPE |
40-300 (½″~12″) |
WATER AIR |
10 | 주문 사양 |
KS 10, 20, 30 kgf/cm2g FLANGE |
FC 200 FCD 450 SCPH2 STS304 STS316 |
STS304 BC |
WATER CONTROL TYPE |
