전동밸브(모터밸브)

  • 모터콘트롤밸브 [SMCV-2S, 2F형]
  • 모터콘트롤밸브 [SMCV-1S, 1F, 3F형]

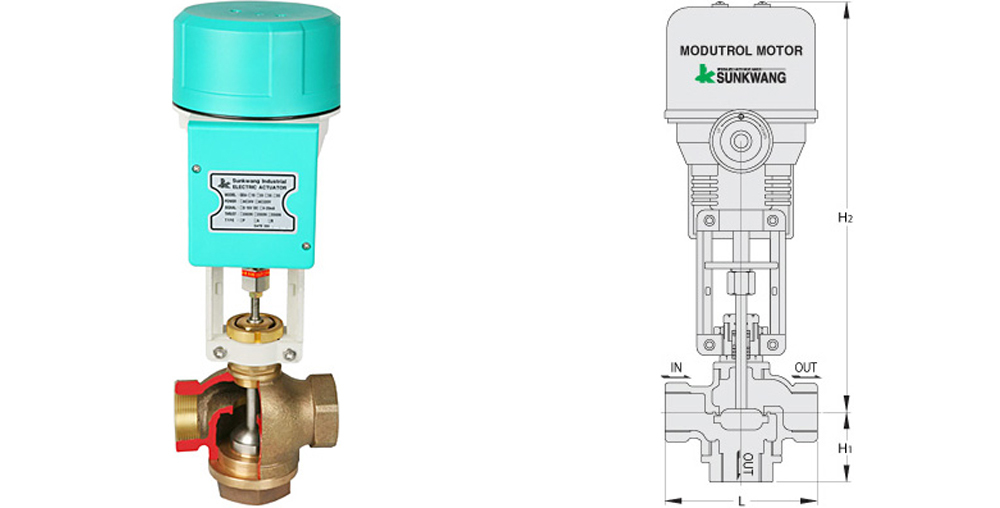

SMCV-2S

steam / air / water / hot oil

SMCV-2S

[SCREWED]
3WAY

SMCV-2F

steam / water / hot oil

SMCV-2F

[FLANGED]
3WAY

Dimension [치수]
SIZE 15A 20A 25A 32A 40A 50A
L 100 100 110 130 140 160
H1 55 55 60 70 70 75
H2 370 370 370 375 380 390
CV 6 6 10 16 25 44
Specifications [사양]
적용유체 적용압력 최고사용온도 모터주위온도 전원 제어방식 접속방식 규격
무부식성, 각종 유체 10/20kg1/cm2g 180℃ 이하 -10 ~ 60℃ AC24V(50/60Hz) ON-OFF 비례식 KS PT SCREWED
KS 10K/20K FLANGE		 15A ~ 150A
적용유체 적용압력 최고사용온도 모터주위온도
무부식성, 각종 유체 10/20kg1/cm2g 180℃ 이하 -10 ~ 60℃
전원 제어방식 접속방식 규격
AC24V(50/60Hz) ON-OFF 비례식 KS PT SCREWED
KS 10K/20K FLANGE		 15A ~ 150A
Materials [재질]
BODY TRIM
STS, BC6, GC, ScPH2 STS
Dimension [mm 치수]
SIZE 15A 20A 25A 32A 40A 50A 65A 80A 100A 125A 150A
L 188 188 188 205 205 220 265 280 330 370 412
H1 145 145 145 160 160 160 200 200 210 235 235
H2 395 395 395 400 400 410 425 430 450 470 490
CV 6 6 10 16 25 44 68 110 200 265 390
전동밸브 설명서(PDF) 보기

SMCV-1S

steam / air / water / hot oil

SMCV-1S

[SCREWED]
2WAY

Dimension [치수]
SIZE 15A 20A 25A 32A 40A 50A
L 100 100 110 130 140 160
H1 34 34 38 40 50 55
H2 370 370 375 385 395 400
CV 6 6 10 16 25 44

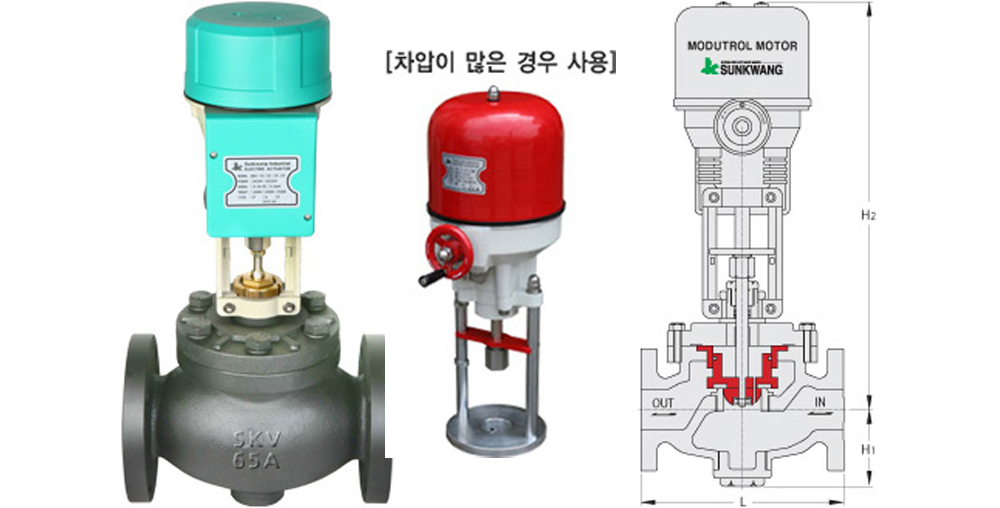

SMCV-3F

steam / air / water

SMCV-3F

[SCREWED]
2WAY

Dimension [치수]
SIZE 32A 40A 50A 65A 80A 100A 125A 150A
L 205 205 220 265 280 330 370 412
H1 90 95 105 110 120 140 170 190
H2 445 445 445 455 470 485 500 520
CV 16 25 44 68 110 200 265 390

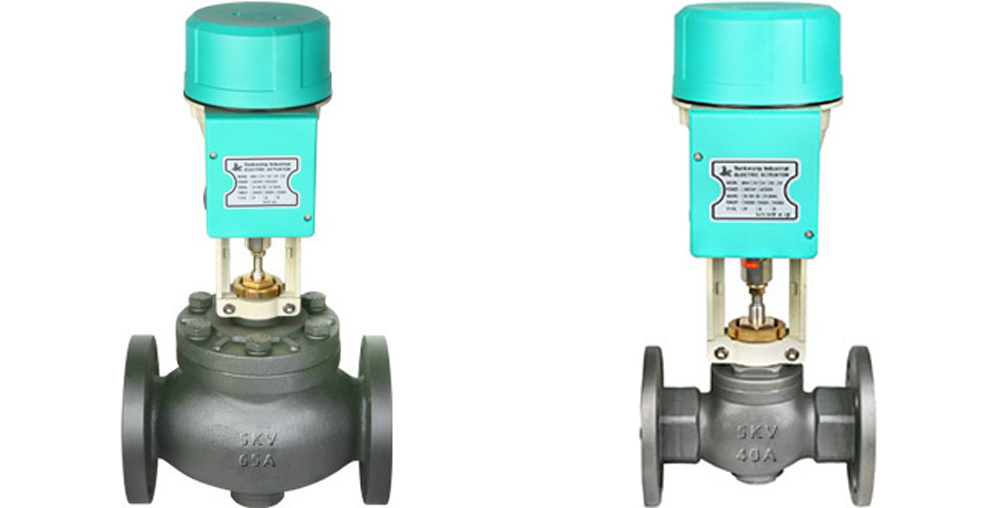

SMCV-1F

steam / air / water / hot oil

SMCV-1F

[FLANGED]
2WAY

[STS WELDING]

SMCV-1F-sectional_view
Dimension [mm 치수]
SIZE 15A 20A 25A 32A 40A 50A 65A 80A 100A 125A 150A
L 188 188 188 205 205 220 265 280 330 370 412
H1 80 80 85 95 95 105 110 120 140 170 190
H2 430 430 430 445 445 445 445 470 485 500 520
CV 6 6 10 16 25 44 68 110 200 265 390
Specifications [사양]
적용유체 적용압력 최고사용온도 모터주위온도 전원 제어방식 접속방식 규격
무부식성, 각종 유체 10/20kg1/cm2g 180℃ 이하 -10 ~ 60℃ AC24V(50/60Hz) ON-OFF 비례식 KS PT SCREWED
KS 10K/20K FLANGE		 15A ~ 150A
Materials [재질]
BODY TRIM
STS, BC6, GC, ScPH2 STS
전동밸브 설명서(PDF) 보기
