SRCV-2S/SRCV-2W

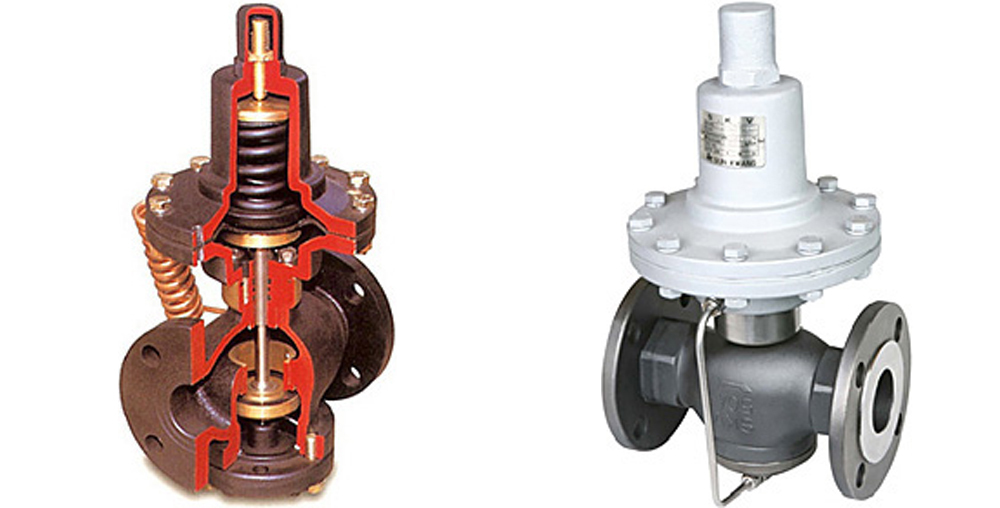

SRCV-2W
air / water / gas / oil / 산소 / 질소 / 증류수 / hot water
SUS304(SCS13)정밀주조폼
규격 : 15~50A

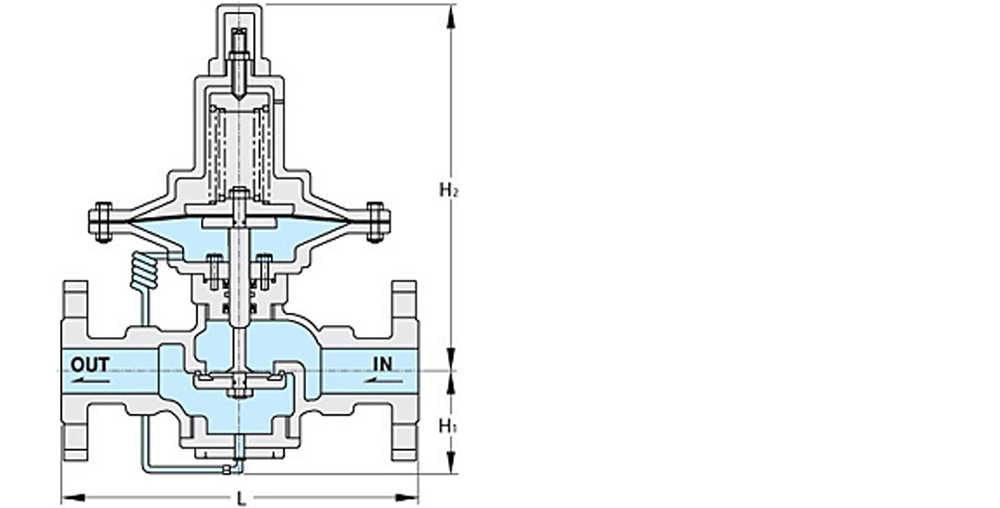

단면도

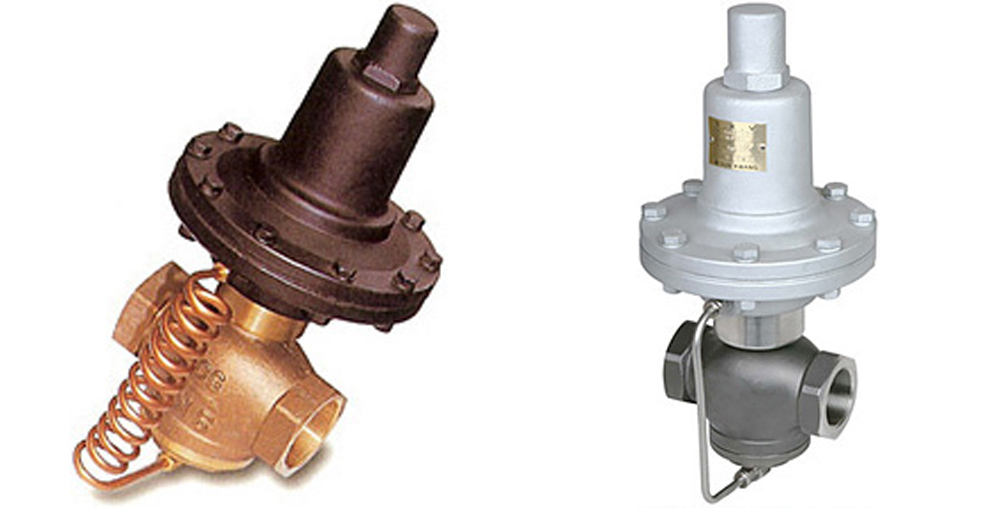

SRCV-2S
air / water / gas / oil / 산소 / 질소 / 증류수 / hot water
SUS304(SCS13)정밀주조품
규격 : 15~50A

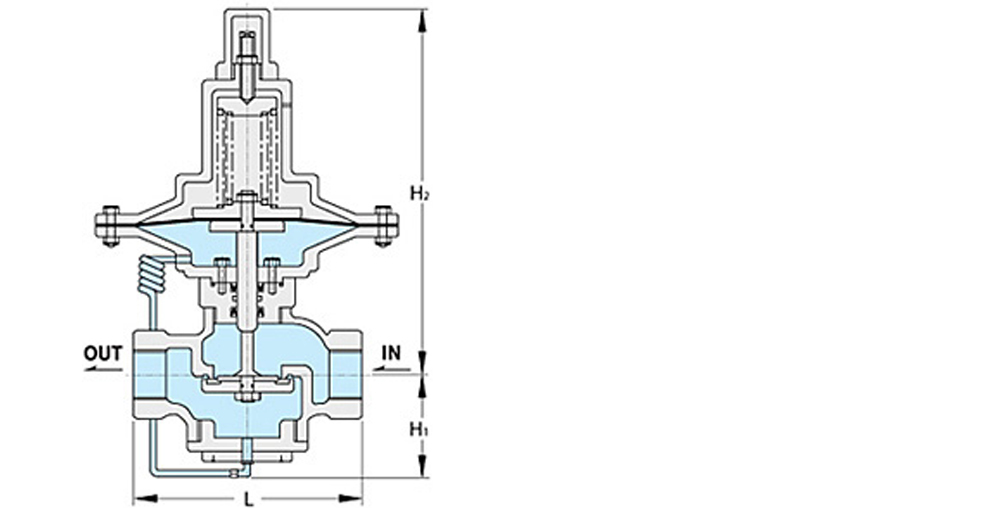

단면도
Features [특징]
- DIAPHRAGM식 감압 VALVE로서 종/횡 어느 조건에서도 2차측 사용량과 관계없이 탁월한 압력을 유지함.
- Direct Acting Type 작동이 민감함.
- 사양에 따라 N.B.R, E.P.D.M, VITON 등으로 제작하여 현장조건에 따라 적합한 소비자가 원하는 VALVE를 제작하고 있음.
- CV치가 PILOT VALVE보다 1단계 높음.
Dimension [SRCV-2S 치수]
| SIZE | 15A, 20A |
25A | 32A | 40A | 50A |
|---|---|---|---|---|---|
| L | 100 | 110 | 130 | 140 | 160 |
| H1 | 65 | 70 | 75 | 85 | 95 |
| H2 | 265 | 270 | 300 | 310 | 320 |
| CV | 5 | 8 | 14 | 22 | 37 |
Dimension [SRCV-2W 치수]
| SIZE | 15A, 20A |
25A | 32A | 40A | 50A | 65A | 80A | 100A | 125A | 150A |
|---|---|---|---|---|---|---|---|---|---|---|
| L | 188 | 188 | 205 | 205 | 220 | 265 | 280 | 330 | 370 | 412 |
| H1 | 100 | 100 | 105 | 105 | 110 | 115 | 130 | 150 | 180 | 180 |
| H2 | 290 | 290 | 320 | 320 | 340 | 400 | 430 | 450 | 480 | 480 |
| CV | 5 | 8 | 14 | 22 | 37 | 62 | 95 | 150 | 237 | 330 |
Specifications [사양]
| 구분 | 적용 유체 |
사용압력 | 사용온도 | 접속방식 | 재질 | 구동형식 | 최대감압비율 | 용도 | |
|---|---|---|---|---|---|---|---|---|---|
| SRCV-2W | WATER AIR GAS OIL |
MAX 10kg1/cm2g |
MAX 80℃ | KS 10K FF FLANGE |
BODY : GC TRIM : STS BSBM |
DIAPH- RAGM ACTING |
10 : 1 | 직동식 | |
| SRCV-2S | STEAM HOT WATER |
MAX 10kg1/cm2g |
MAX 220℃ | PT SCREWED |
BODY : BC/STS TRIM : STS & BSBM |
DIAPH- RAGM ACTING |
20 : 1 & 10 : 1 |
고압용 저압용 |
|
20K용 중온수, 주강, STS는 주문생산
