디스크식 스팀트랩
SSTV-1
"실용신안등록"
"특허출원중"
재질 : BC6
재질 : STS
재질 : STS

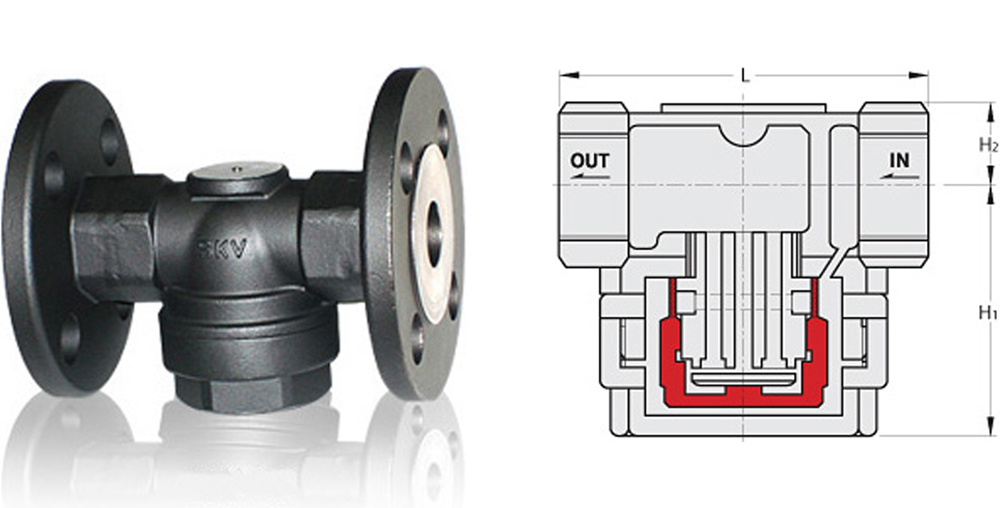

Dimension [나사식 치수]
| SIZE | 15A | 20A | 25A |
|---|---|---|---|
| L | 90 | 90 | 90 |
| H1 | 55 | 60 | 60 |
| H2 | 20 | 22 | 26 |
Dimension [후렌지식 치수]
| SIZE | 15A | 20A | 25A |
|---|---|---|---|
| L | 136 | 140 | 150 |
| H1 | 55 | 60 | 62.5 |
| H2 | 50 | 50 | 62.5 |
Features [특징]
- 순환보온실이 하부에 장치하고 있어 응축수의 분리가 빠르며 작동이 신속하게 이루어짐.
- 저압에서도 응축수의 배출이 매우 용이하고, 동파가 되지 않음.
- 증기 공급시 AIR가 구조적으로 자동배출됨.
- 특수설계 및 가공으로 증기 손실이 전혀 없음.
- 스트레이너(STRAINER)가 내장되어 있음.
- 부품의 교환이 용이하고 수리가 간단함.

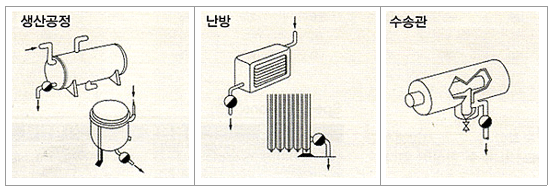

Usage [용도]
- MAX 42bar까지의 광범위한 압력의 증기 사용장치나, 주증기관, 기관, 고압, HEADER에서 발생되는 응축수(DRAIN)를 배출시키는데 용이함.
Specifications [사양]
| 구분 | 기본사양 |
주문제작 사양 | |
|---|---|---|---|
| SIZE | 15A ~ 25A | 10A ~ 25A | |
| TYPE/CONNECTION | DISC/PT SCREWED | DISC/PT SCREWED, FLANGED | |
| INLET PRESSURE | MAX 10kg/cm2g | MAX 42BAR | |
| TEMPERATURE | MAX 220℃ | MAX 550℃ | |
| MATERIALS | BODY | BC, FCD, SCPH2 | STS CASTING ASTM A743(CA40F) |
| CAP | FORGED | STS 420 | |
| DISC, SEAT | STS 420 | STS 420 | |
| STRAINER | STS 304 | STS 304 | |
배출용량 [m3/h]
| PRESSURE | 0.35 | 1 | 3 | 5 | 67 | 10 | 15 | 18 | 20 |
|---|---|---|---|---|---|---|---|---|---|
| 15A~25A | 0.23 | 0.39 | 0.67 | 0.87 | 1.02 | 1.23 | 1.50 | 1.65 | 1.74 |
포화온도보다 6℃가 낮은 응축수를 배출할 경우의 매시간당 배출량.
작동압력차는 트랩의 입구 측과 출구 측과의 압력차임.
출구 측 배압은 입구 측 압력의 50% 이하의 상태일시.
