DPCV-4F/4S
DPCV-4S
steam / water / oil / air / gas
단면도
[DPCV-4S] 단동식
[DPCV-4S] 복동식
Features [특징]
- 소형/경량으로 부품교환 및 취급이 용이하고 PISTON에 특수 AL(알미늄) PIPE가 내장되어 수명이 김.
- AIR(공압)에 의해 열리고 닫히는 모델임.
- P.T 1/2″(15A)~50A(2″)까지 생산됨.
- 사용시 공압 투입 양측에 SPEED CONTROLLER(리들밸브)를 부착하여 개폐가 천천히 될 때 수명도 길고 HAMMER 현상도 없음.
- 개폐는 중앙에 표지판에 의해 육안으로 확인할 수 있음.
Dimension [치수]
| SIZE | 15A | 20A | 25A | 32A | 40A | 50A |
|---|---|---|---|---|---|---|
| L | 100 | 100 | 110 | 130 | 140 | 160 |
| H1 | 34 | 35 | 38 | 40 | 50 | 55 |
| H2 | 195 | 196 | 205 | 250 | 260 | 280 |
| CV | 5 | 6 | 8 | 14 | 22 | 36 |
Specifications [사양]
| 모델 | 적용유체 | 사용압력 | 사용온도 | 접속방식 | 구동방식 | 재질 | AIR 압력 |
구동부 |
|---|---|---|---|---|---|---|---|---|
| DPCV-4S | AIR N2 WATER STEAM O2 (HOT)OIL |
1～10kg/cm2 11～20kg/cm2 21～30kg/cm2 |
-0.5～250℃ (Viton, Teflon) & 250～300℃ (Graphite, STS) |
PT FEMALE SCREWED |
단동식 복동식 |
BODY : STS304/BC6 TRIM : BSBM, STS |
3kg/cm2 이상 |
피스 톤식 |
| DPCV-4F | 10K, 20K, 30K | BODY : STS304/BC6 TRIM : BSBM, STS |
20kg, 30kg 및 250℃ 이상은 별도 주문.
Value의 주문방법 (예)
| 1 | APPLICABLE FLUID | WATER, STEAM, AIR, GAS, etc |
|---|---|---|
| 2 | TEMPERATURE | MAX80℃, MAX220℃ 등 |
| 3 | VALVE SIZE | 15A, 25A, 50A 등 |
| 4 | MATERIALS | STAINLESS STEEL, CAST STEEL 등 |
| 5 | SEAT SEAL TYPE | METAL SEAL, FPM SEAL |
| 6 | END CONNECTION | 10K, 20K, FF, RF, SCREWED |
| 7 | CONTROL FUCTION | DOUBLE ACTING, NORMAL CLOSED |
기타 특수 화공약품은 사전에 제시하여 주십시오.
DPCV-4F
steam / water / oil / air / gas

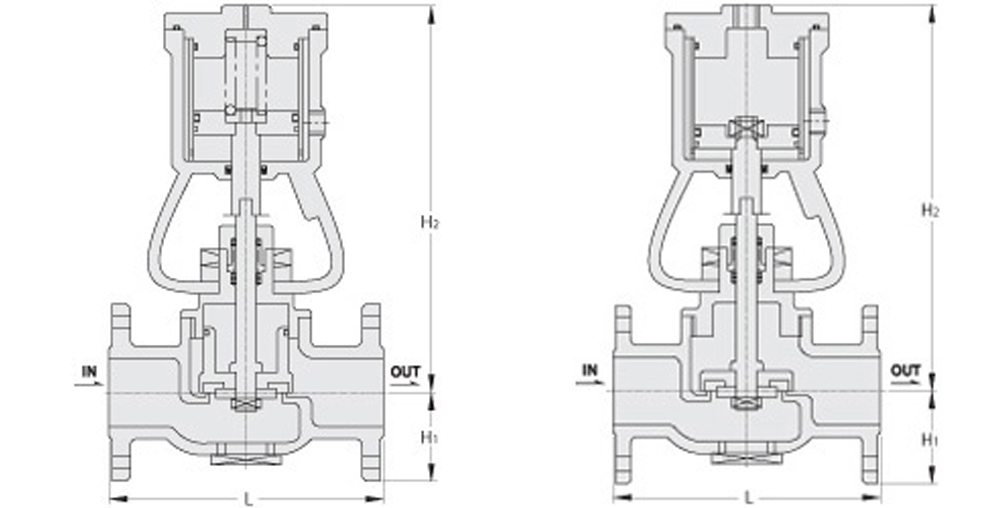

단면도
[DPCV-4F] 단동식
[DPCV-4F] 복동식
Dimension [치수]
| SIZE | 15A | 20A | 25A | 32A | 40A | 50A |
|---|---|---|---|---|---|---|
| L | 140 | 140 | 148 | 168 | 180 | 198 |
| H1 | 48 | 50 | 63 | 67 | 70 | 78 |
| H2 | 170 | 170 | 200 | 220 | 243 | 255 |
| CV | 5 | 6 | 8 | 14 | 22 | 36 |
