SRCV-22W/SRCV-2

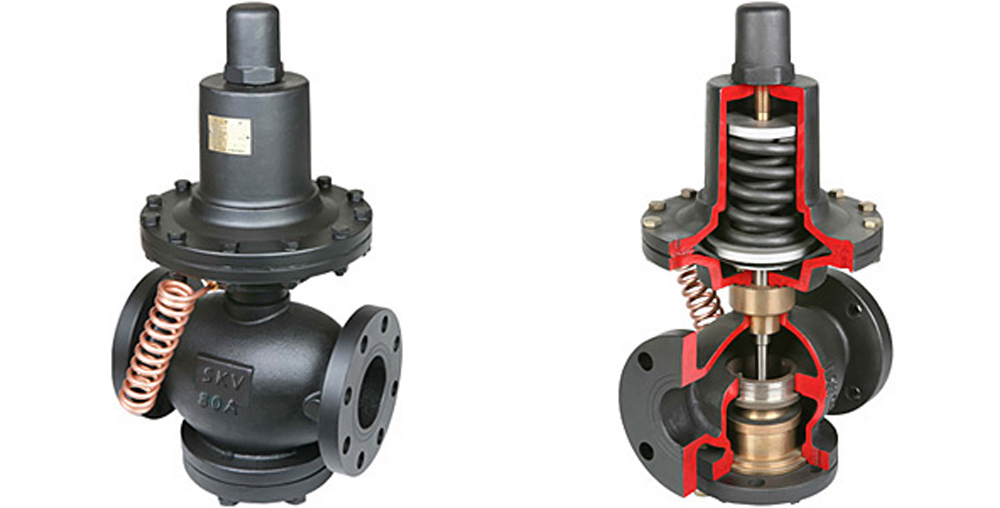

SRCV-22W
air / water / gas / oil / 산소 / 질소 / 증류수 / hot water

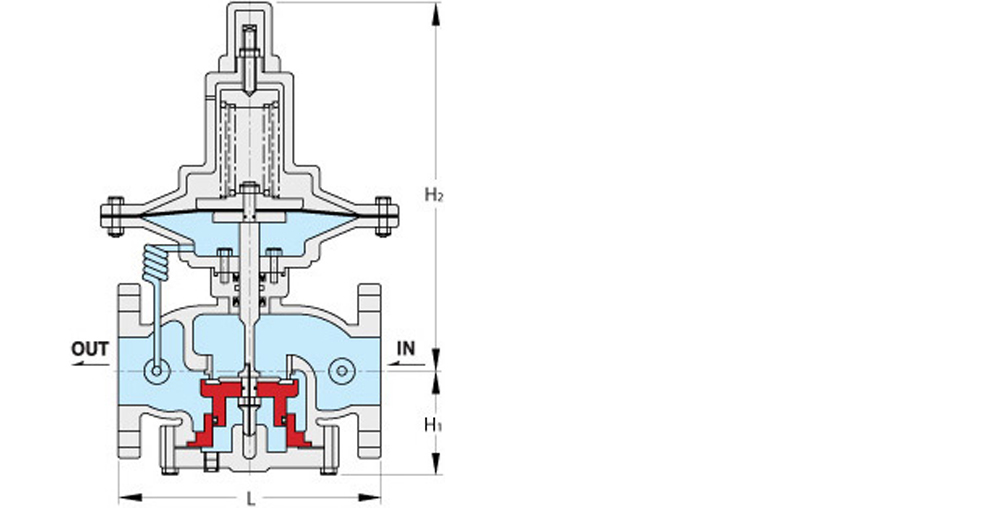

단면도

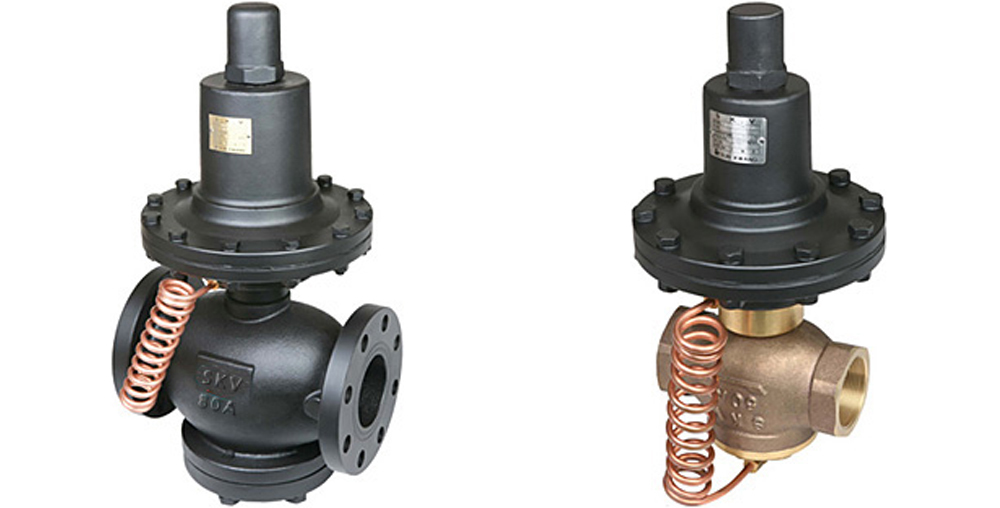

SRCV-2
low steam / low gases / hot water
[FLANGED]
[SCREWED]

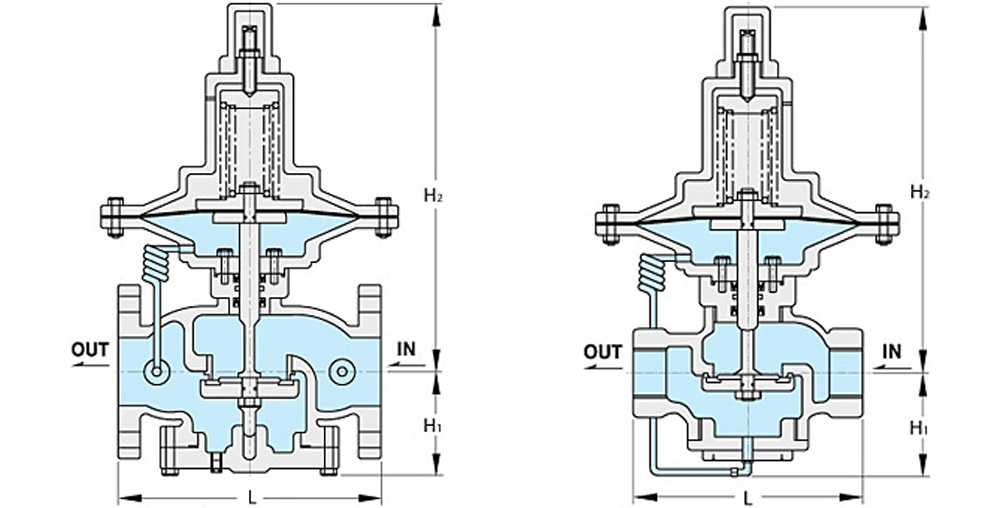

단면도
[FLANGED]
[SCREWED]
Usage [용도]
- 정밀한 2차측 압력을 필요로 하는 PLANT 제조회사.
- 급수, 가압급수 SYSTEM, APT, 빌딩 등
Dimension [SRCV-22W 치수]
| SIZE | 32A | 40A | 50A | 65A | 80A | 100A | 125A | 150A |
|---|---|---|---|---|---|---|---|---|
| L | 205 | 205 | 220 | 265 | 280 | 330 | 370 | 412 |
| H1 | 105 | 105 | 110 | 115 | 130 | 150 | 180 | 180 |
| H2 | 320 | 320 | 340 | 400 | 430 | 450 | 480 | 480 |
| CV | 14 | 22 | 37 | 62 | 95 | 150 | 237 | 330 |
Features [특징]
- DIAPHRAGM DIRECT ACTING [SELF CONTROL TYPE]
- PISTON-CYLINDER가 내장되어 1차 압력의 변동이 많은 경우에도 2차측 압력이 정밀제어됨.
- PACKING/DIAPHRAGM은 사양에 따라 N.B.R, E.P.D.M, VITON등 주문제작이 가능함.
- 정밀한 2차측을 필요로 하는 PLANT 제조회사나 급수, 가압급수 SYSTEM, APT, 빌딩 등에 사용되고 있음.
Dimension [SRCV-2 치수]
| SIZE | 32A | 40A | 50A | 65A | 80A | 100A |
|---|---|---|---|---|---|---|
| L | 205 | 205 | 220 | 265 | 280 | 330 |
| H1 | 105 | 105 | 110 | 115 | 130 | 150 |
| H2 | 380 | 380 | 390 | 420 | 450 | 460 |
| CV | 14 | 22 | 37 | 62 | 95 | 150 |
Features [특징]
- 저압으로 감압될 때 많이 쓰이고 있음.
- 2차측 압력이 최대 0.1kgf/cm2g까지 감압이 되어 그 성능이 우수함.
- 주로 PLANT 제조, 사업분야에 널리 사용되고 있음.
Specifications [사양]
| 구분 | 적용유체 | 적용압력 | 사용온도 | 접속방식 | 재질 | 구동형식 | 최대감압비율 | |
|---|---|---|---|---|---|---|---|---|
| SRCV-22W | WATER AIR GAS OIL |
MAX 10kgf/cm2g (10~1kgf/cm2g) |
MAX 80℃ |
KS 10K FF FLANGE |
BODY : GC TRIM : STS BSBM |
DIAPH- RAGM ACTING |
10 : 1 | |
| SRCV-2 | STEAM HOT WATER |
MAX 2kgf/cm2g (2~0kgf/cm2g) |
MAX 13 220℃ |
KS 10K FF FLANGE |
BODY : GC TRIM : STS BSTM |
DIAPH- RAGM ACTING |
20 : 1 | |
