온도조절밸브
STRV-1
Features [특징]
- 대형탱크의 온도제어에 탁월한 기능을 갖고 있으며 작동이 매우 예민하고 용량이 크며, 차압이 높은 곳에서도 사용할 수 있음.

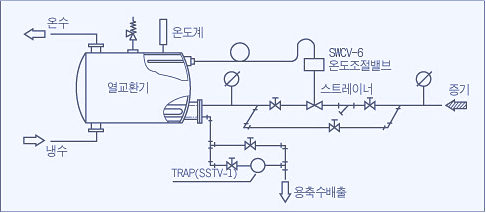

- 설치가 간편하고 주로 온수탱크, 열교환기 등의 온도제어에 사용됨.

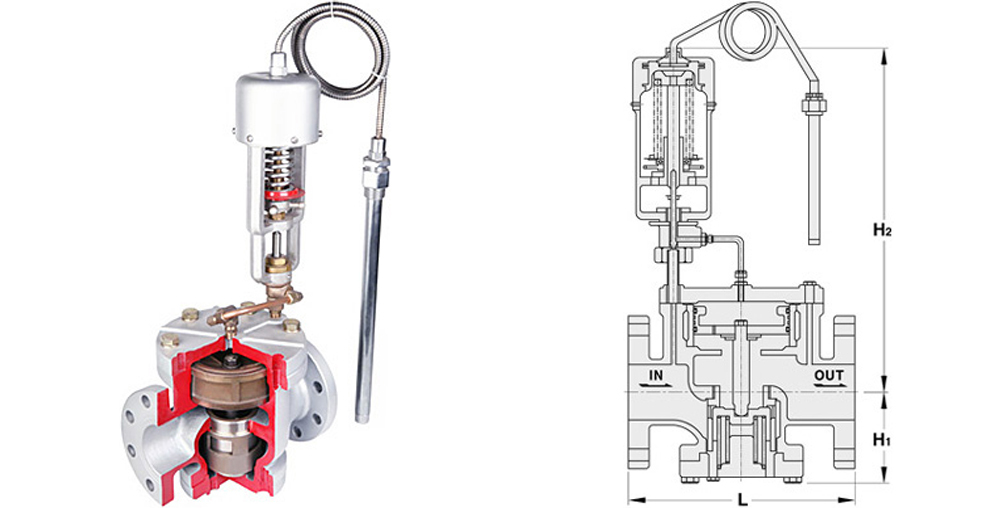

Dimension [mm 치수]
| SIZE | 40A | 50A | 65A | 80A | 100A | 125A | 150A |
|---|---|---|---|---|---|---|---|
| L | 210 | 220 | 265 | 285 | 335 | 370 | 420 |
| H1 | 110 | 110 | 110 | 125 | 135 | 160 | 180 |
| H2 | 495 | 495 | 495 | 510 | 520 | 535 | 555 |
Specifications [사양]
| 적용유체 | 피가열유체 | 조절온도범위 | 본체적용온도 | 허용누설량 | 감열통 적용압력 | 줄동관길이 |
|---|---|---|---|---|---|---|
| 증기, 물 기름 |
물, 기름 액체 |
20~120℃ | 220℃ 이하 | 정격유량의 0.05% 미만 |
10kg2/cm2g 이하 | 2M (2M이상 주문생산) |
Specifications [사양]
| 온도조절 범위 |
|---|
| 20 ~ 40℃/40 ~ 60℃ |
| 50 ~ 70℃ |
| 60 ~ 80℃ |
| 70 ~ 90℃ |
| 80 ~ 100℃ |
| 100 ~ 120℃ |

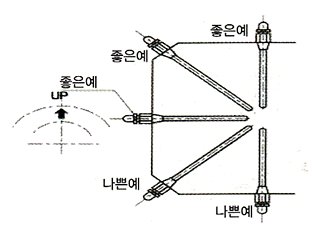

감열통의 설치방향

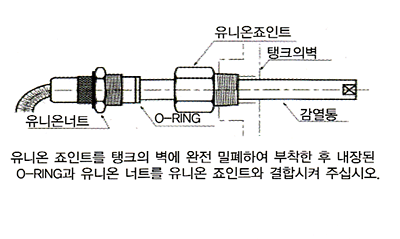

감열통의 설치

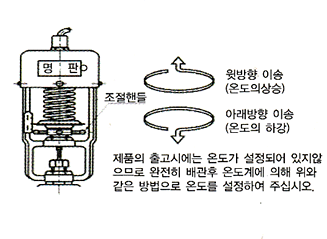

온도조절방법
