전자밸브
SSCV-1
Features [특징]
- 소형의 전자변은 시중에 많으나 40A이상은 구하기 힘들기에 개발되었음.
- 간접에 의해 작동되므로 누수현상이나 고장율이 거의 없음.
- 스팀전용의 전자변으로 각 공장이나 플랜트쪽에 많이 쓰임.
- SEAT와 DISC가 S.T.S(스텐레스)로 되어 있어 마모/침식이 없음.
Dimension [치수]
| SIZE | 40A | 50A | 65A | 80A | 100A | 125A | 150A |
|---|---|---|---|---|---|---|---|
| L | 210 | 220 | 265 | 285 | 335 | 370 | 420 |
| H1 | 110 | 110 | 110 | 110 | 125 | 160 | 180 |
| H2 | 245 | 255 | 260 | 270 | 290 | 320 | 340 |
Specifications [사양]
| 모델명 | 적용유체 | 적용압력 | 적용온도 | 접속방식 | 재질 | 구동형식 | 최대감압비율 |
|---|---|---|---|---|---|---|---|
| SSCV-1 | STEAM | MAX 10kgf/cm2g | MAX 220℃ | KS10K FF FLANGED |
BODY : GC TRIM : STS, BC6 |
PISTON ACTING |
10 : 1 |

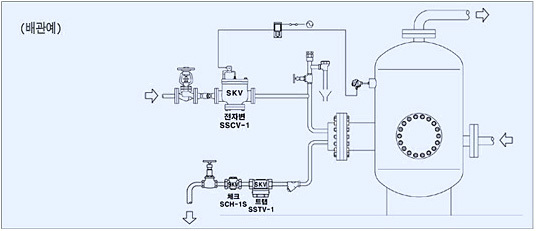

배관 설치시 주의사항
- 수평배관을 해야 한다.
- 전자변앞에 스트레나 장착해야 하며 가능한 100MESH 이상의 스텐레스 스크린을 사용한다.
- 만약에 고장을 대비하여 전단에 수동밸브 부착한다.
- 밸브하단에 트랩을 부착해 주면 동파나 워터 HAMMER를 방지할 수 있다.
