정수위밸브(워터밸브)

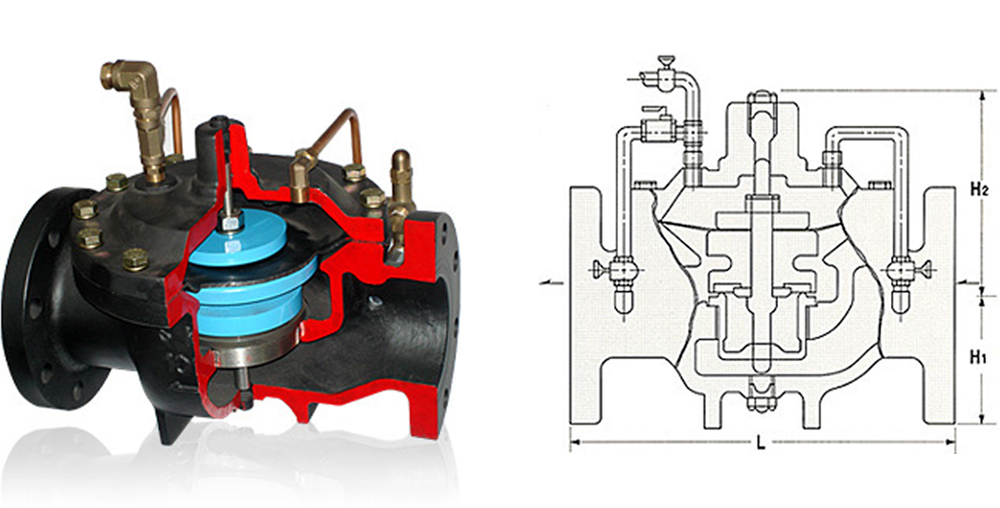

SWCV-1
SWCV-2
SWCV-3
SWCV-4

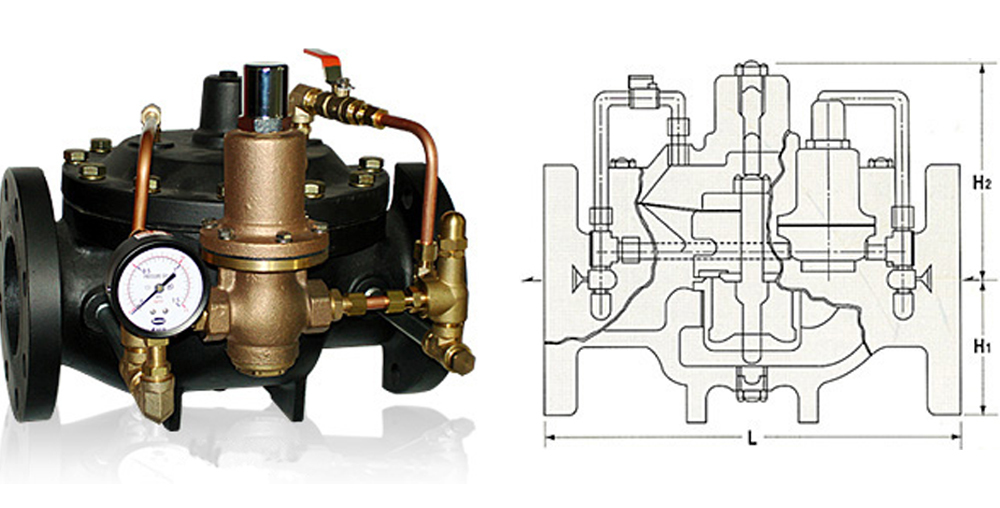

SWCV-5
Features [특징]
- 선광의 WATER CONTROL VALVE는 MAIN VALVE와 PILOT 및 ACCESSORY등의 보조조절 VALVE로 구성되며, 그 구성에 따라 수의 조절변(볼탑, 전자)감압변, 차압변, 1차 압력조절변, 릴리프 안전변 등과 같이 그 기능이 다양하며 대용량이고, 기밀성이 탁월한 물, 중온수 전용 VALVE임.
Dimension [mm 치수]
| SIZE | 40A | 50A | 65A | 80A | 100A | 125A | 150A | 200A |
|---|---|---|---|---|---|---|---|---|
| L | 250 | 250 | 270 | 330 | 360 | 370 | 450 | 480 |
| H1 | 70 | 80 | 90 | 95 | 110 | 125 | 145 | 170 |
| H2 | 140 | 140 | 150 | 165 | 190 | 205 | 225 | 250 |
| CV | 50 | 55 | 80 | 100 | 200 | 360 | 500 | 840 |
Specifications [사양]
| 적용유체 | 사용압력 | 사용온도 | 작동최소차압 | 접속방법 | 수압시험 | 재질 | Ball Tap | 전자변 |
|---|---|---|---|---|---|---|---|---|
| WATER OIL AIR |
MAX 10kg/cm2g |
MAX 80℃ |
0.5kg1/cm2g | KS10K FF FLANGE |
20kg1/cm2g | BODY : CAST IRON TRIM : STS, BSBM DIAPHRAGM N.B.R |
3kg1/cm2g 이상 |
220V (60Hz) |
| 적용유체 | 사용압력 | 사용온도 | 작동최소차압 | 접속방법 |
|---|---|---|---|---|
| WATER OIL AIR |
MAX 10kg/cm2g |
MAX 80℃ |
0.5kg1/cm2g | KS10K FF FLANGE |
| 수압시험 | 재질 | Ball Tap | 전자변 |
|---|---|---|---|
| 20kg1/cm2g | BODY : CAST IRON TRIM : STS, BSBM DIAPHRAGM N.B.R |
3kg1/cm2g 이상 |
220V (60Hz) |
20K주강, ALL STS, MAX TEMP 220℃는 주문생산
Model Production [모델안내]
| Model | 기능 |
|---|---|
| SWCV-1 | BALL TAP에 의한 수의조절 |
| SWCV-2 | 전자+볼탑 또는 전자식만 사용할 수 있는 기능 |
| SWCV-3 | PILOT VALVE에 의한 감압(2차압력 조절) |
| SWCV-4 | PILOT VALVE에 의한 차압조절 |
| SWCV-5 | PILOT VALVE에 의한 1차압력 (릴리프)조절 |
중온수용, 20K 주강, ALL STS는 사양에 의한 생산

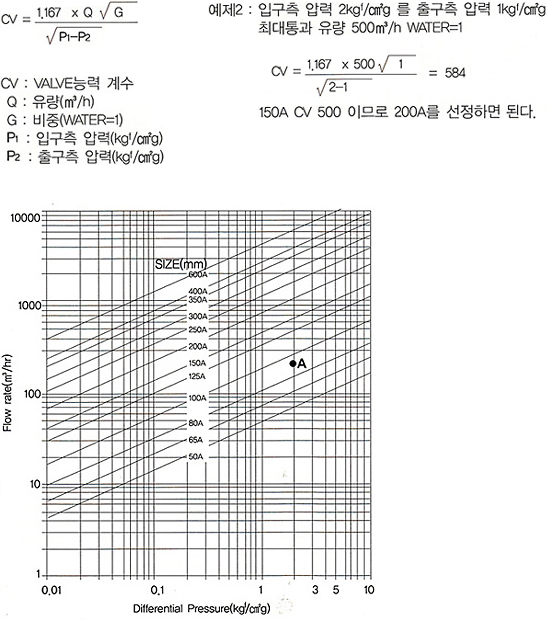

Chart에 의한 선정방법
- 예제1 : 입구측 압력 4kg1/cm2g, 출구측 압력 2kg1/cm2g, 유량 200m²/h일 경우
- 차압(△P)4-2=2kg1/cm2g과 유량 200m²/h가 만나는 점 A를 구한다.
80A와 100A사이에 있으므로 100A를 선정하면 된다.
CV는 밸브 작동시 P1-P2의 차압(△P)DMF 1P.S.I(0.07kg1/cm2g)로 놓고 1분간 흐르는 유량을 U.S GAL/MIN로 표시한 수치다.
Water Control Valve CV치
| SIZE | CV |
|---|---|
| 50A | 55 |
| 65A | 80 |
| 80A | 110 |
| 100A | 200 |
| 125A | 360 |
| 150A | 500 |
| 200A | 840 |
Water Control Valve CV치
