Features [특징]

• ALL STS304 정밀주조로 제작되어 감압+유량조절이 가능함.
• 소형/경량으로 내구력이 뛰어나며 종/횡 어느 조건에서도 사용이 가능함.
• 전자, 반도체, 제약, 식품 등의 정밀 PLANT 산업분야에 사용됨.

2차측 압력 조절 방법

• P¹-P²의 스톱밸브를 잠근다.
• 바이패스배관의 스톱밸브를 열어서 배관내 이물질을 완전히 제거한다. 플러싱은 충분한 시간동안 실시하며 이때 측 P²압력이 과도하게 상승되지 않도록 주의한다.
• 바이패스배관의 스톱밸브를 잠근 상태에서 감압변의 캡을 제거하고 조절나사에 스프링하중이 걸려있지 않은지 확인한다.
• P¹의 스톱밸브를 천천히 열고 P²측 압력조절시 약간의 유체흐름을 위하여 P²측 스톱밸브를 약간 열어둔다.
• P²측 압력계를 보면서 설정압력이 될 때까지 조절나사를 반시계방향으로 돌린다. 조절나사를 반시계 방향으로 돌리면 P²측 압력이 상승하고 시계방향으로 돌리면 압력이 하강한다.
• 희망압력에 이르면 스프링하중이 변화하지 않도록 조절나사의 잠금너트를 단단히 잠근 뒤 캡을 씌워준다.

유량 조절 방법

• 하단부의 CAP를 벗긴 후 필요유량을 조절한다.
• 시계방향은 유량이 증가하고 반시계방향은 유량이 감소한다.

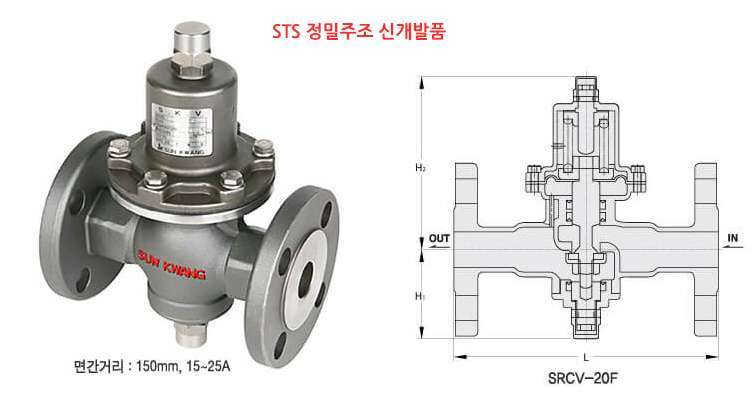

Dimension [SRCV-20F mm 치수]

Dimension [SRCV-20F mm 치수]

Specifications [사양]
