주식회사 선광 Y형 감압콘트롤밸브

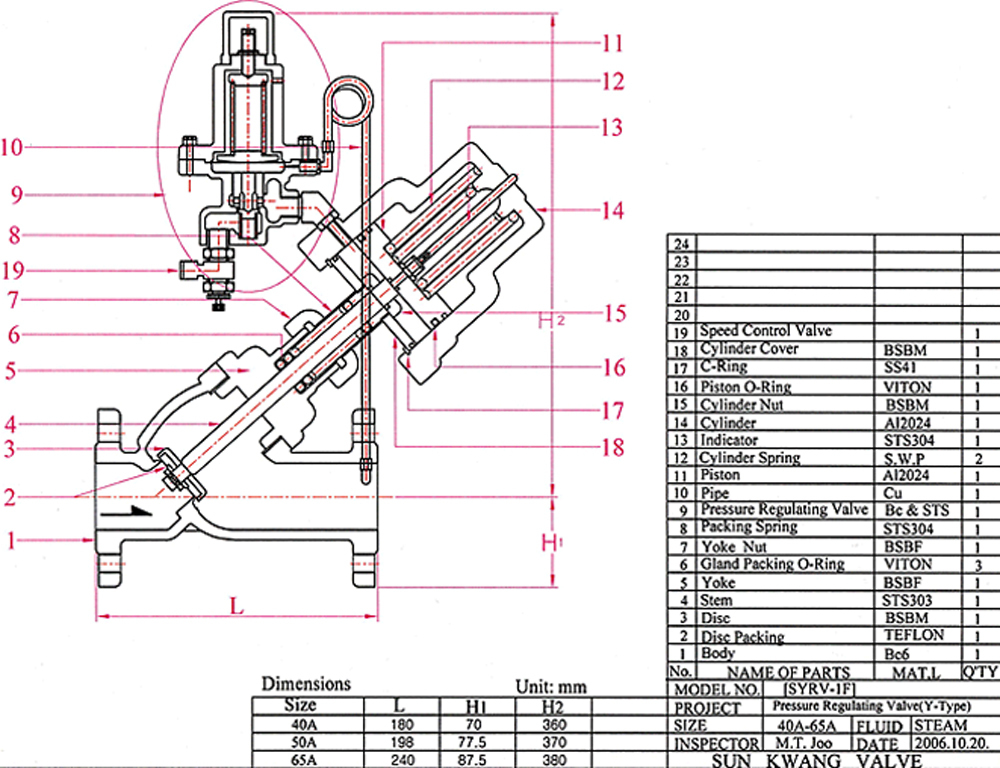

밸브 본체는 SYV-1F형과 동일하며 ACTUATOR구동부에 보조변(PRSSURE REDUCING VALVE)를 부착하여 2차측 압력을 조절할 수 있도록 설계되었음.
밸브의 작동방식은 SPEED CONTROL VALVE에 REGULATOR AIR 압력을 4~5kgf /cm²를 투입시키면 감압밸브쪽에 2차측 압력이 전달되어 작동하는 방식임.
밸브의 조절방법은 감압밸브 상단의 CAP을 열고 조절나사를 시계방향으로 돌려 원하는 압력을 세팅하면 됨. (세팅후 타인이 임의로 조절하는 것을 막기 위해 NUT를 반드시 조여 CAP을 닫음.)
SYRV-1F형은 AIR가 차단되면 완전히 닫히게 되어 안전성이 우수하고, 감암밸브와 STOP VALVE의 장점을 모두 갖추고 있음.
SYRV-1F형은 1차측 압력에 관계없이 2차측 압력에 의해 작동되는 밸브로써 감압밸브와 ON/OFF VALVE를 겸하여 사용하는 기존의 설비보다 배관이 간단하고 두 대의 밸브를 써야하는 불필요한 자재낭비를 줄일 수 있음.
기존의 제품중에서 조압변이 장착된 밸브는 배관설비가 복잡하지만 SYRV-1F형은 AIR 배관만으로 작동이 되어 편리함.
SYRV-1F형은 성형시 필요한 압력을 빠른 시간내에 투입시키고 완벽한 유량으로 제품을 생산할 수 있어 스팀장애로 인해 일어날 수 있는 불량율을 최소화시킴.

적용유체	적용압력	적용온도	접속방식	재질	구동형식	Air 압력
STEAM	MAX 10kgf/cm²g	MAX 200℃	KS10K RF FLANGED	BODY : BC₆ PACKING : PTFE	AIR TO OPEN	3kgf/cm²g이상

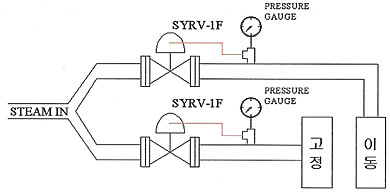

1. Y-형 감압 콘트롤 밸브 설치 예 installation_direction

장점	1. 설비가 간단하다. 2. 밸브가 민감하게 작동하여 금형안에 셋팅된 압력으로 들어간다. 3. 제품의 불량이 거의 없다.
단점	1. 성형이 다소 느리다. 2. 감지관에 동파 우려가 있을 수 있다.

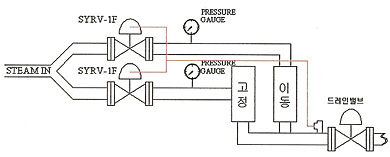

2. Y-형 감압 콘트롤 밸브 설치 예 installation_direction

장점	1. 동파의 우려가 전혀 없다. 2. 신속히 금형에 압력이 전달된다. 3. 성형시간이 짧다.
단점	1. 감압의 압력이 약간 변동된다. 2. 가끔 불량이 생길 수 있다.

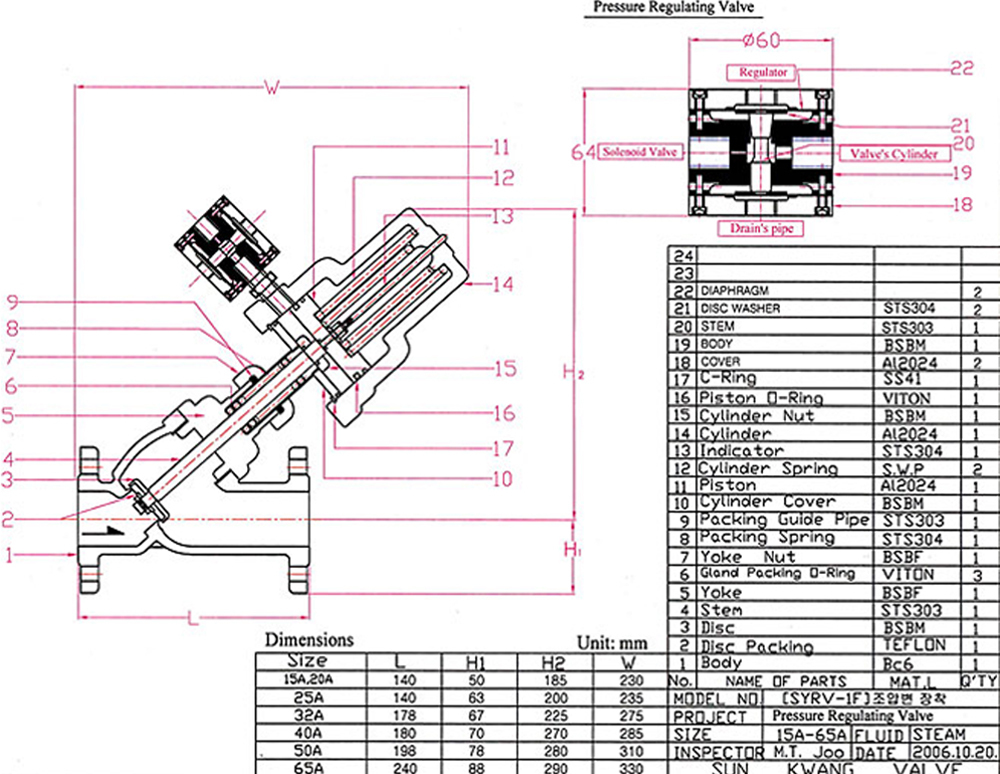

3. Y-형 감압 콘트롤 밸브, 조압변이 장착된 Y-밸브 설치 예 installation_direction

장점	1. 성형시간이 아주 빠르다. 2. 밸브의 수명이 길다.
단점	1. 압력의 변화가 많다. 2. 조압변과 같은 성능이다. 3. 가끔 불량이 생길 수 있다.
